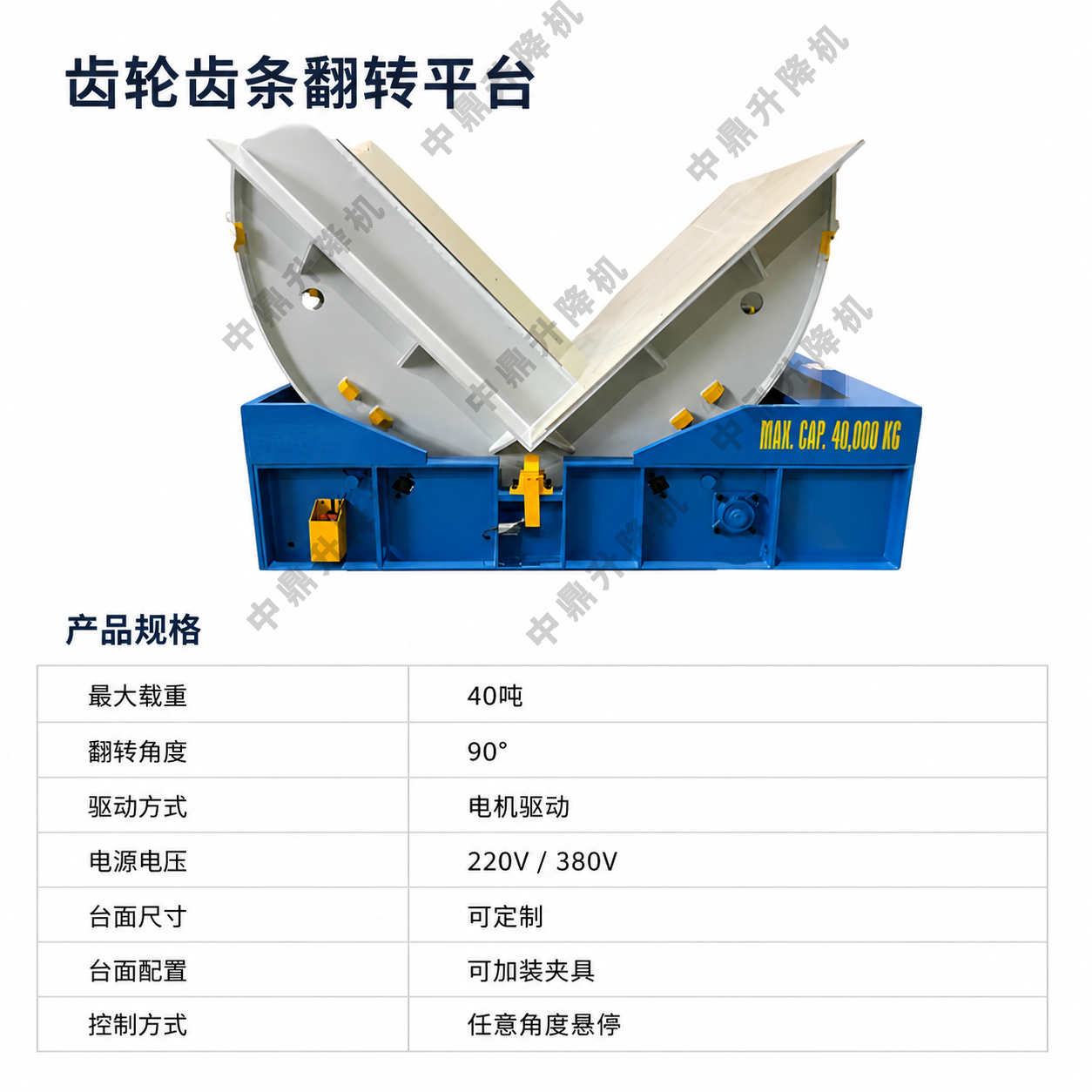

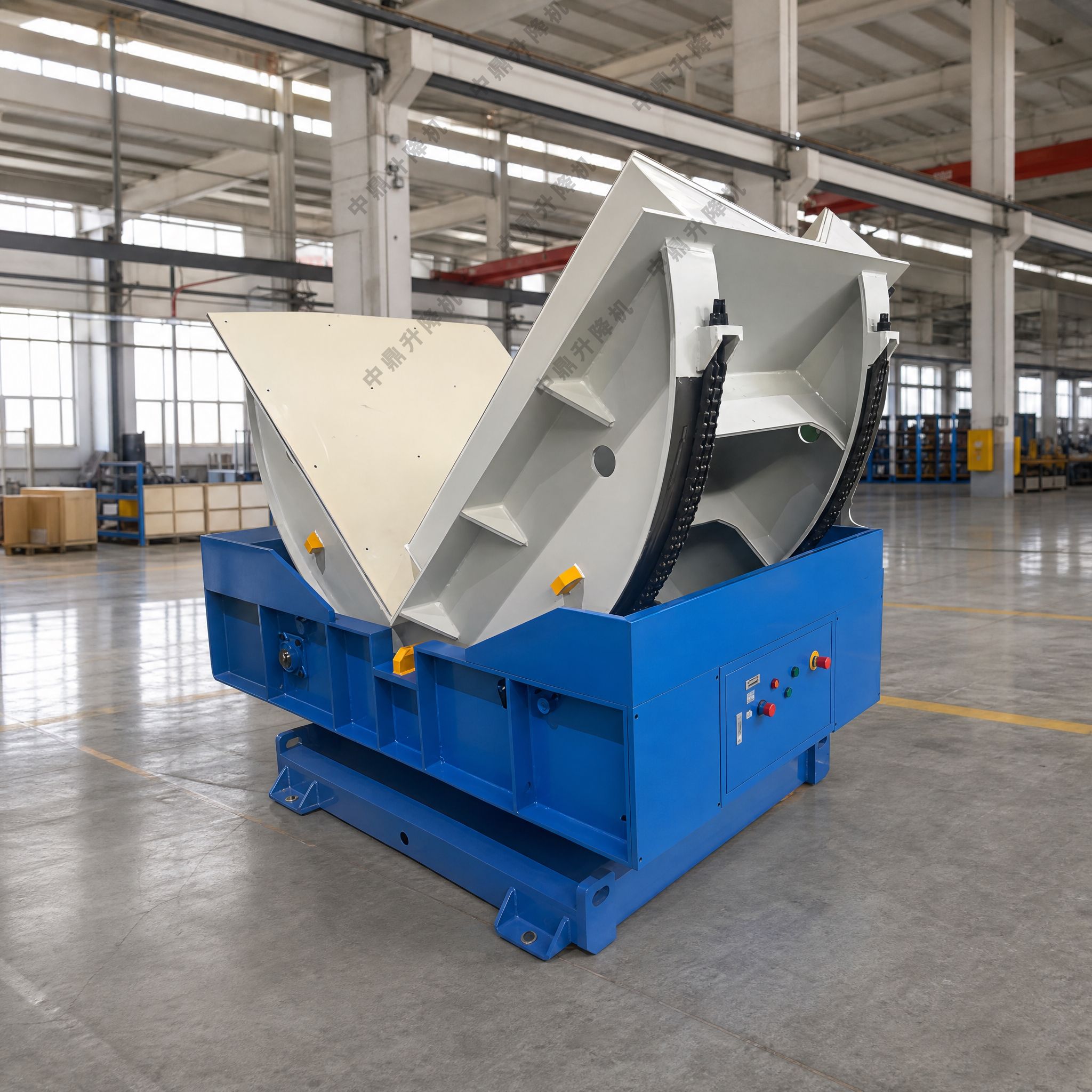

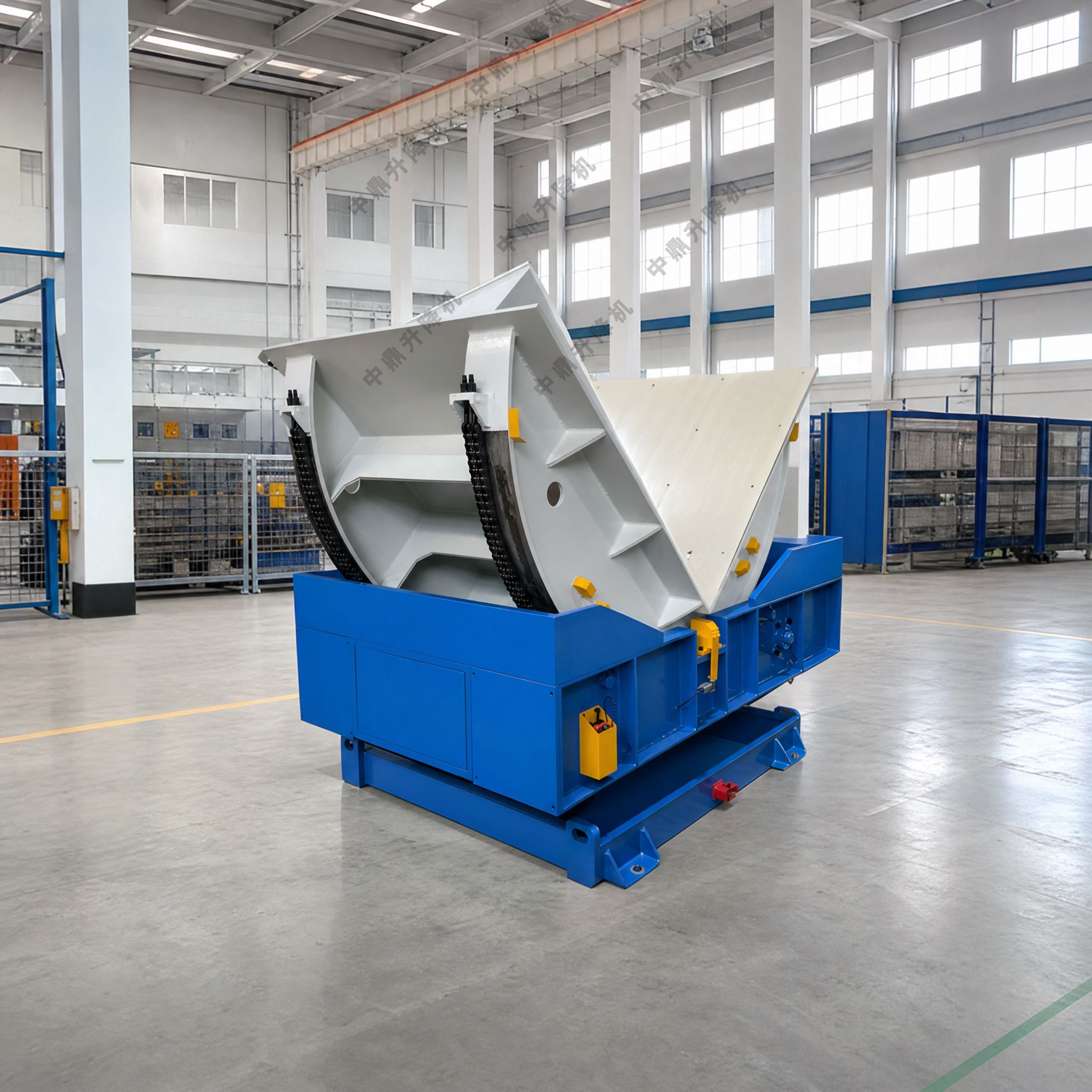

械齒輪翻轉機整體由主體承載機架、齒輪傳動機構、翻轉工作臺、動力驅動系統、電氣控制系統、安全防護裝置六大核心部分組成，各模塊協同實現工件的精準、平穩翻轉作業。
主體承載機架是設備的基礎承載結構，一般由優質碳素結構鋼或低合金高強度鋼焊接成型，包含底座、支撐立柱與加強筋板，整機經去應力處理，可承受重載翻轉時的扭矩與沖擊，保障設備長期運行的結構穩定性與形位精度。
翻轉工作臺為工件的直接承載平臺，采用厚鋼板焊接結構，臺面可預留 T 型槽、工裝定位孔，方便加裝定制夾具固定工件；部分機型臺面可加裝聚氨酯包膠層，既避免劃傷工件表面，也能增大摩擦力防止工件滑移。

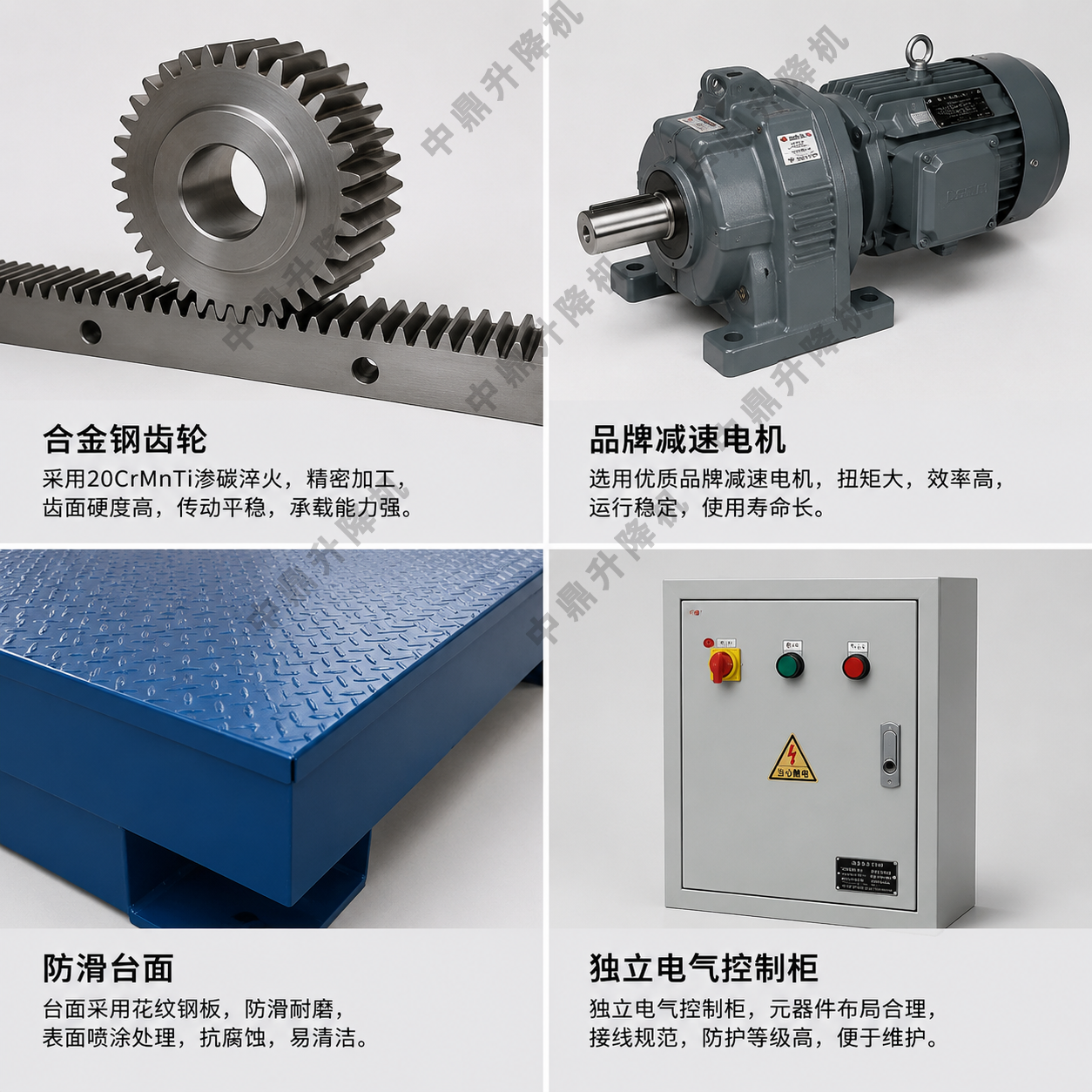

動力驅動系統為翻轉動作提供動力輸出，主要由制動電機與硬齒面斜齒輪減速機組成。制動電機自帶斷電剎車功能，配合大減速比減速機輸出大扭矩，可保障重載下平穩啟停，并實現任意角度自鎖停留；配套變頻調速模塊可靈活調節翻轉速度，適配不同工件的作業需求。
電氣控制系統包含獨立電氣控制柜、操作終端與行程檢測元件，操作終端支持線控手柄、無線遙控等多種形式，可實現設備的啟停、正反向翻轉、速度調節與角度限位控制，部分高端機型可接入產線 PLC 系統，實現自動化聯動作業。
安全防護裝置是貫穿全系統的安全保障單元，主要包含行程限位開關、過載保護模塊、緊急停止按鈕、斷電自鎖機構與聲光報警裝置，可在超行程、過載、斷電等異常工況下即時鎖止設備，避免工件滑落或設備損壞，全方位保障作業人員與設備安全。
